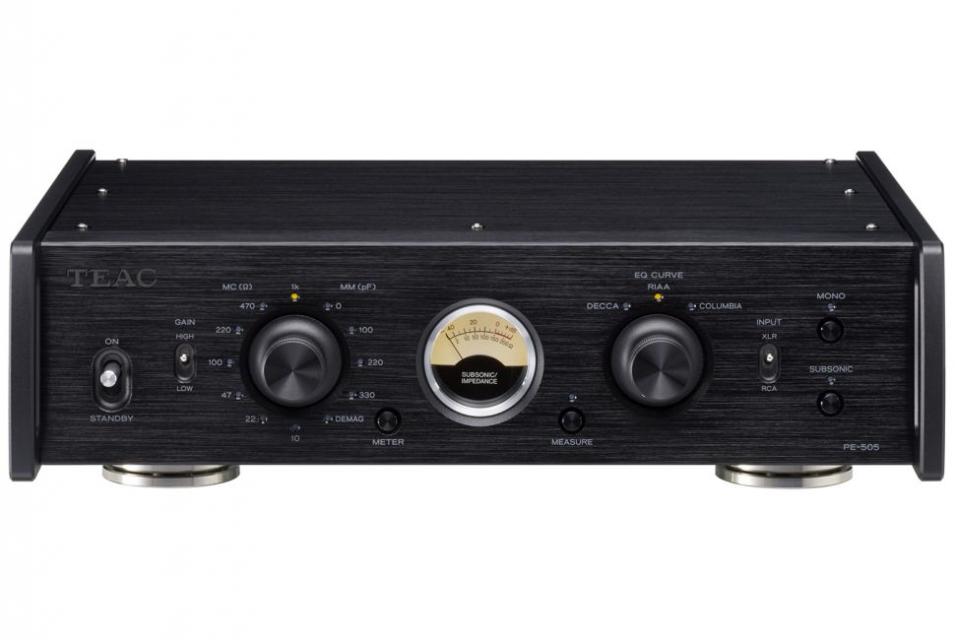

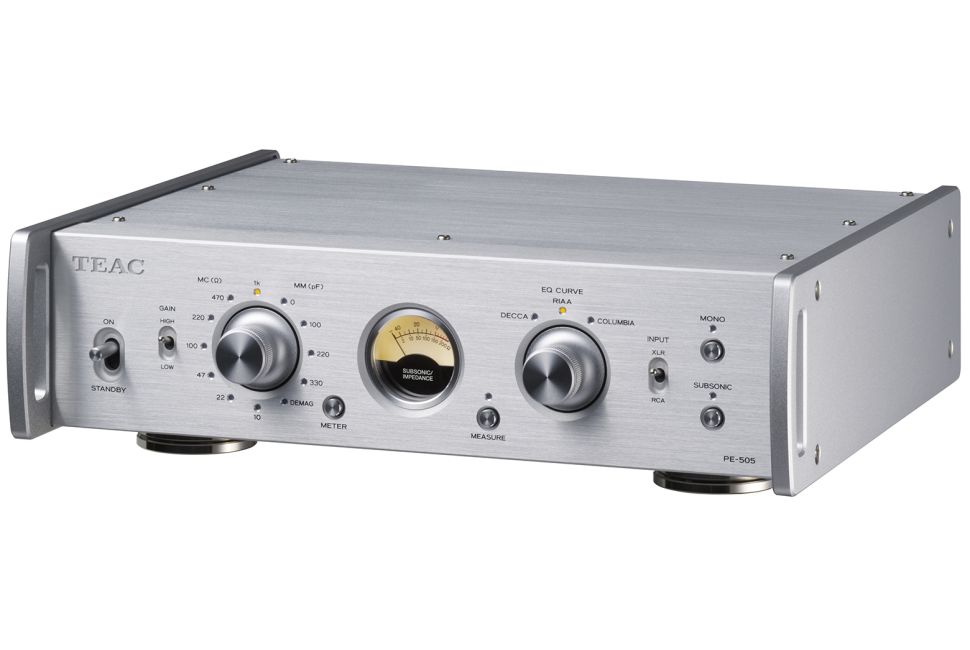

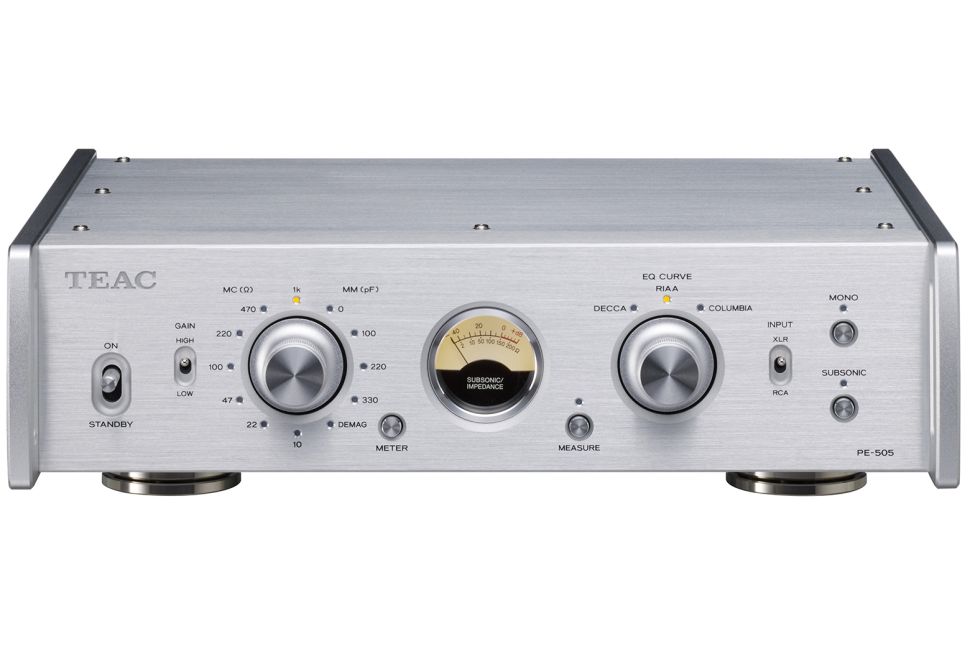

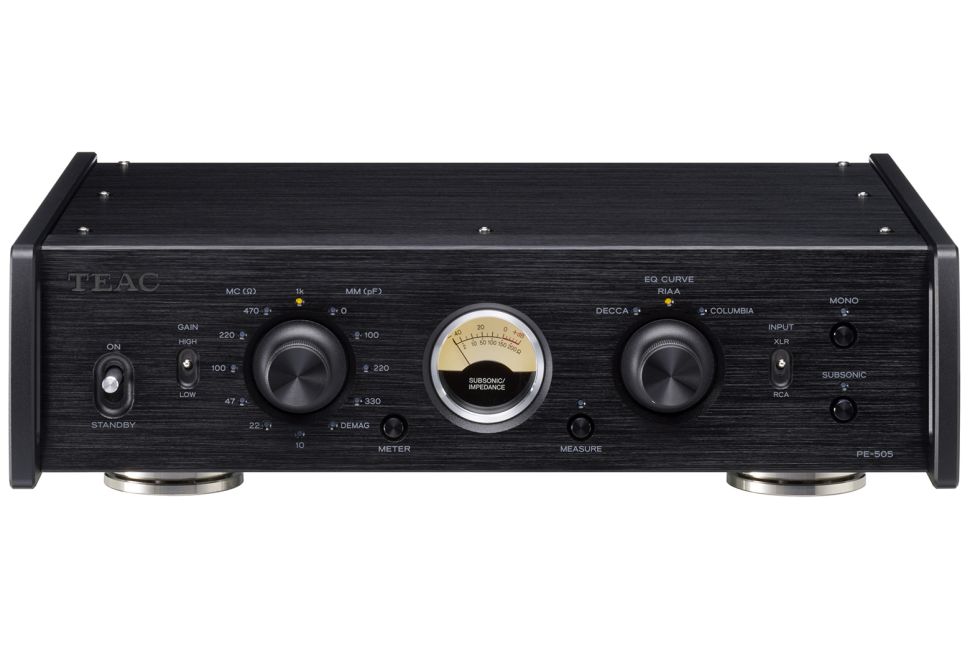

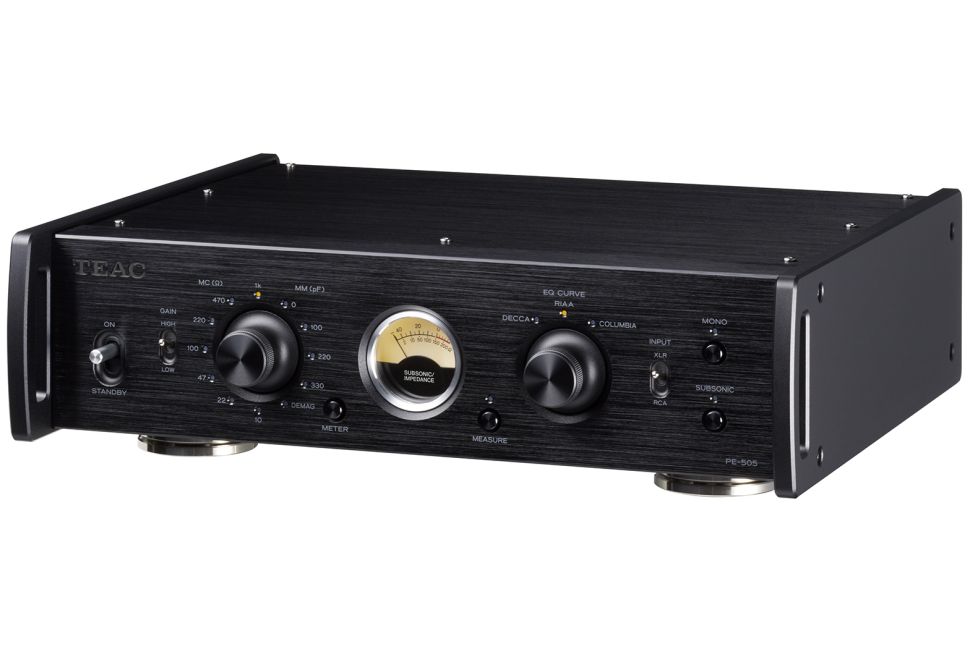

Préampli phono à configuration de circuit d'entrée/sortie entièrement symétrique double monaural.

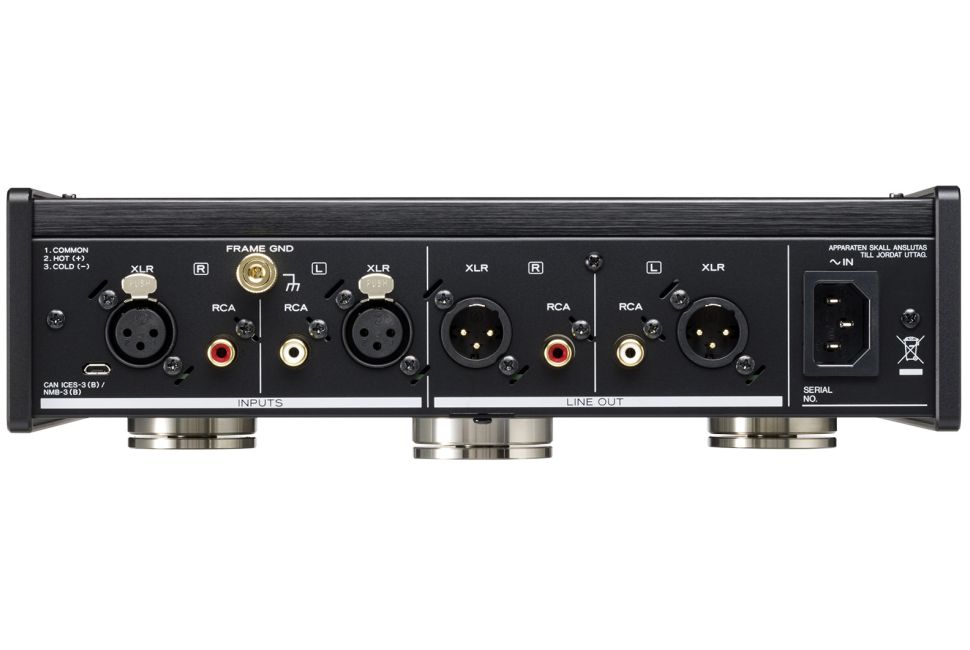

Tous les étages, depuis l'amplificateur de tête, l'amplificateur EQ (RIAA), jusqu'à l'amplificateur tampon de l'étage de sortie final, ont une configuration de circuit d'entrée/sortie équilibrée pour amplifier et égaliser les signaux infimes émis par la cartouche tout en conservant leur pureté. L'entrée RCA (asymétrique) est également convertie en transmission différentielle immédiatement après l'entrée.

Équipé d'un circuit de moyenne de sortie différentielle qui absorbe les erreurs de sortie équilibrée et permet une lecture de musique plus précise. En utilisant une configuration d'amplificateur différentiel avec les sorties + et – croisées, les sorties positives et négatives sont équilibrées et reproduites comme un signal musical plus pur et plus naturel.

En plus de RIAA, le PE-505 prend également en charge deux types de courbes OLD EQ : DECCA et COLUMBIA. Des circuits d'égalisation indépendants sont fournis pour RIAA, DECCA et Columbia.

Les cartouches MM sont équipées d'une commutation de capacité de charge et les cartouches MC sont équipées d'une commutation de résistance de charge. De plus, la cartouche MC est équipée d'une fonction de mesure de la résistance de charge, et en appuyant sur la touche MESURE, la valeur de résistance de charge de la cartouche, y compris le câble, sera affichée sur le compteur, vous permettant de sélectionner vous-même la résistance de charge appropriée. Masu. Il est également équipé d'une fonction de compteur subsonique qui détecte les composants subsoniques inférieurs à 6 Hz et affiche un compteur, ainsi que d'un filtre subsonique (17 Hz, -24 dB/oct) qui élimine les basses fréquences inutiles en dehors de la plage audible.
